В нее входят поршень с поршневыми кольцами, поршневой палец и шатун.
Поршень 9 (рис. 8) воспринимает усилия от расширяющихся газов и через шатун 5 передает их коленчатому валу. Поршни отливают из алюминиевого сплава. Верхняя часть поршня — головка — имеет днище. На головке поршня проточены три кольцевые канавки для двух компрессионных колец 10 и одного маслосъемного. От канавки маслосъемного кольца к внутренней полости идут две щелевидные прорези, по которым излишнее масло, снимаемое маслосъемным кольцом с цилиндра, сбрасывается в картер двигателя.

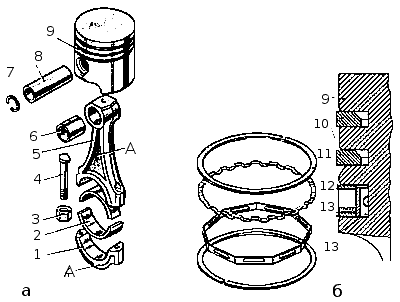

Рис. 8. Шатунно-поршневая группа: а — поршень с шатуном, б — установка поршневых колец; 1 — крышка шатуна, 2 — шатунные вкладыши, 3 — гайка, 4 — болт, 5 — шатун, б — втулка верхней головки шатуна, 7 — стопорное кольцо, 8 — поршневой палец, 9 — поршень, 10 — копрессионные кольца, 11 — кольцевые диски маслосъемного кольца, 12 — осевой расширитель, 13 — радиальный расширитель; А — выступы.
Наружная поверхность поршня луженая. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму: в верхней части диаметр меньше, чем в нижней. В бобышках поршня сделаны отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 1,5...2 мм в правую сторону двигателя. Для правильной установки поршня в цилиндр около отверстия под поршневой палец есть метка П или стрелка, которая должна быть обращена в сторону передней части двигателя.
По наружному диаметру поршни подразделяются, кик правило, на пять классов с разницей 0,01 мм, а по диаметру отверстия под поршневой палец — на три-четыре категории с разницей 0,004 мм. Такая разбивка поршней на классы и категории помогает во время сборки двигателей при подборе поршней по соответствующим классам гильз цилиндров и поршневых пальцев по категориям поршней. Класс (А, В, С, Д, Е) и категория отверстия под поршневой палец (1...4) клеймятся на днище поршня.
Для создания уплотнения между стенками цилиндра и движущимся поршнем предусмотрены поршневые кольца.
Компрессионные кольца 10 изготовляют из специального чугуна. Верхнее компрессионное кольцо для увеличения износостойкости покрывается по наружному диаметру слоем хрома, нижнее — для улучшения приработки — слоем олова. Для более плотного прилегания колец к стенкам цилиндра и канавкам поршня на некоторыж компрессионных кольцах делают фаски или выточки на наружной или внутренней поверхности.
Маслосъемные кольца изготовляют стальными в виде комплектов, состоящих из четырех элементов (двух дисков 11, радиального 13 и осевого 12 расширителей), или чугунными — с прорезями для снимаемого со стенок цилиндра масла.
Поршневые пальцы 8 — стальные, пустотелые. Наружная поверхность их подвергается закалке. В продольном направлении пальцы фиксируются в поршне стопорными кольцами 7 из упругой проволоки, размещенными в кашавках бобышек поршней. Рабочая поверхность пальцев тщательно шлифуется и полируется.
Шатун 5 — стальной, кованый. Стержень шатуна двутаврового сечения. Нижняя головка шатуна разъемная, в ней устанавливаются вкладыши 2 шатунного подшипника. Шатун обрабатывается вместе с крышкой 1, и поэтому она невзаимозаменяема с крышками других шатунов.
Чтобы при сборке не перепутать крышки шатунов, на каждом шатуне и соответствующей ему крышке (сбоку) ставят клеймо — номер этого цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны.
